车间搭建钢平台,跨度设计这样做

返回列表 来源: 发布日期: 2025.07.28

在工业厂房改造与新建项目中,钢平台跨度设计直接影响结构安全、施工效率与经济性。本文结合某机械加工厂24米跨度钢平台、网络平台钢结构跨度优化案例等实际工程,从跨度选择逻辑、结构优化方法、施工可行性三个维度,解析跨度设计的核心原则。

一、跨度选择的底层逻辑:功能需求与经济性的平衡

1. 工艺需求决定跨度下限

当车间需布置大型设备(如龙门吊、CNC加工中心)或规划无柱大空间时,跨度需突破传统框架结构限制。例如,某机械加工厂为容纳自动化生产线,采用24米跨度钢平台,通过单向板布置方案,主梁沿横向布置、次梁纵向布置,既满足设备布局需求,又避免柱体对工艺流程的干扰。

2. 经济性约束跨度上限

根据行业经验,单跨钢平台经济跨度通常控制在26米以内。当跨度超过30米时,用钢量将呈指数级增长。某网络平台钢结构专家建议采用“双跨组合”策略:若总需求跨度为48米,可拆分为两个24米跨度,既降低单跨施工难度,又通过共享中间柱减少钢材消耗。某汽车制造车间采用此方案后,用钢量较30米单跨方案减少18%,且施工周期缩短25%。

二、结构优化方法:从材料选型到节点设计

1. 高强度材料与轻量化设计

24米跨度项目选用Q355B钢材,其屈服强度比传统Q235钢提升46%,允许采用更纤细的构件截面。例如,主梁高度由常规跨度的1/15优化至1/18,在满足强度要求的同时,减少钢材用量12%。铺板设计采用6mm厚有肋钢板,通过500mm×1000mm板格与扁钢加劲肋组合,实现跨度6米下的刚度要求。

2. 标准化节点与模块化施工

网络平台案例显示,采用高强度螺栓连接的标准化节点,可缩短现场焊接时间60%。某24米跨度项目在次梁与主梁连接处设计侧向铰接节点,通过8.8级M20螺栓实现快速安装,单节点施工时间从传统焊接的4小时压缩至40分钟。模块化设计则将钢平台拆分为“主梁-次梁-铺板”单元,在工厂预制后整体吊装,某电子厂项目通过此方法将高空作业量减少75%。

三、施工可行性验证:从理论计算到现场实测

1. 有限元分析与荷载组合

24米跨度项目采用专业结构分析软件进行非线性分析,考虑设备振动、人员活动等动态荷载,验证主梁最大挠度为19mm(L/1263),远小于规范限值L/250。荷载组合方面,按“1.2恒载+1.4活载+0.9×1.4风载”进行最不利工况验算,确保结构在极端条件下的安全性。

2. 现场监测与动态调整

某网络平台钢结构专家团队在某物流仓库项目中,通过物联网传感器实时监测钢平台应力应变,发现局部次梁在满载时应力集中系数达1.8。通过在次梁端部增设横向加劲肋,将应力集中系数降至1.3,避免结构疲劳破坏。某24米跨度项目则采用BIM技术进行施工模拟,提前发现主梁吊装时的碰撞问题,调整吊装顺序后节省返工成本12万元。

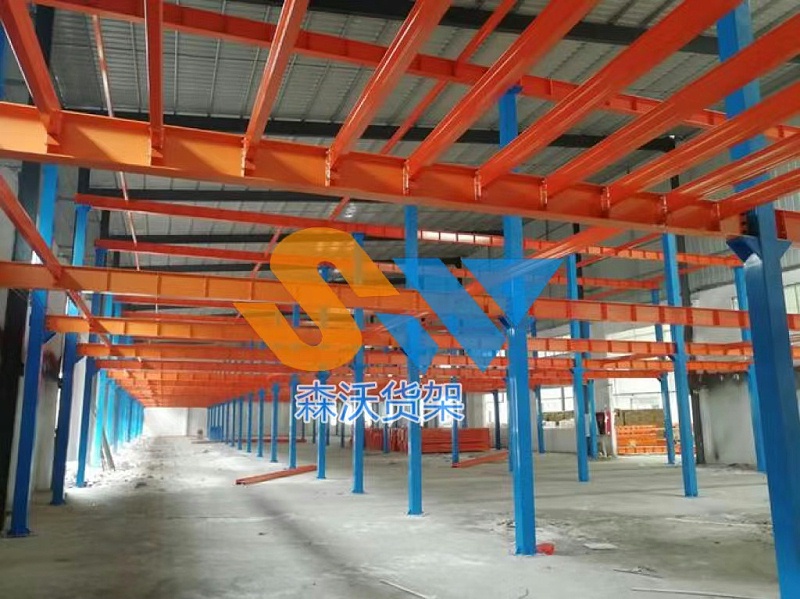

钢平台图标

森沃仓储钢平台以高强度钢材构建稳固结构,具备优异的承载能力与稳定性,可定制多层设计显著提升仓储空间利用率;其全组装式模块化结构支持快速安装与灵活调整,配合防滑楼梯、防护栏等安全设计,兼顾高效作业与人员安全,同时钢材的可塑性与耐用性使其能适应不同工业场景需求,实现存储容量与运营效率的双重优化。
