在仓储物流领域，重型货架作为存储重型货物的核心设备，其结构稳定性直接决定了货物安全与仓储效率。从横梁到立柱，重型货架的受力设计需兼顾承重能力、结构强度与动态稳定性。本文通过解析五大关键受力点，揭示重型货架如何实现“千吨承载，稳如磐石”的力学奇迹。

一、横梁：动态载荷的“第一道防线”

重型货架的横梁是直接承受货物载荷的核心部件，其设计需应对两种典型受力场景：

均匀受载：当货物为散料或小包装物品时，载荷以均布形式作用于横梁中部，需确保横梁整体抗弯强度。例如，在汽车零部件仓库中，发动机等重型零件通过托盘均匀分布载荷，横梁需通过冷轧P型闭口梁结构实现轻量化与高承载的平衡。

多点集中载荷：托盘货物存放时，载荷集中于托盘支脚，形成多点集中受力。此时，横梁需通过加厚腹板（如厚度≥8mm）和优化截面形状（如“工”字形）分散应力。某机械制造企业案例显示，采用加厚横梁后，货架单层承重从3吨提升至5吨，故障率下降70%。

设计要点：横梁与立柱连接处需采用安全销或螺栓刚性连接，防止叉车碰撞导致脱落。例如，某电商仓库因安全销缺失，导致横梁在叉车作业中滑脱，造成价值200万元的货物损毁。

二、立柱：垂直承载的“顶梁柱”

立柱作为垂直支撑结构，需承受货物重力、横梁反力及水平冲击力，其设计需满足三大力学要求：

轴心受压稳定性：立柱长细比（λ=计算长度/回转半径）需控制在合理范围。例如，Q235B材质、6m高立柱，若截面为100×5mm C型钢，长细比λ≈120，需通过增加斜撑或配重确保抗倾覆系数≥1.2。

偏心受压补偿：货物偏载时，立柱需通过截面优化（如“H”型钢）和焊接工艺（如全自动埋弧焊）提升抗扭刚度。某冷链仓库案例显示，采用偏心补偿设计后，立柱在-20℃环境下的变形量减少40%。

材料强度冗余：立柱钢材屈服强度需≥235MPa，盐雾试验需通过480小时无红锈标准。例如，某化工企业仓库立柱因采用Q195钢（屈服强度仅195MPa），使用2年后出现整体弯曲，导致货架系统报废。

设计要点：立柱底部需通过膨胀螺栓（直径≥M16）与地面固定，垂直度偏差≤1/1000。某物流中心案例显示，立柱垂直度偏差达1/80时，货架使用3个月后出现整体倾斜。

三、横撑与斜撑：水平稳定的“隐形骨架”

横撑（水平连接件）与斜撑（对角线连接件）构成货架的框架结构，其设计需解决两大矛盾：

刚度与韧性的平衡：横撑需采用角钢或圆钢（直径≥20mm），通过螺栓与立柱刚性连接；斜撑需采用弹性模量较高的材料（如弹簧钢），以吸收水平冲击力。例如，某制造业仓库采用双斜撑设计后，货架在叉车碰撞测试中的侧移量减少65%。

动态载荷的分散：高层货架（高度≥8m）需增设水平拉杆或剪刀撑，形成“桁架结构”。某自动化立体库案例显示，增设水平拉杆后，货架在满载状态下的固有频率提升30%，有效避免共振风险。

设计要点：斜撑与立柱夹角需控制在45°-60°之间，以确保最佳受力传递效率。某食品仓库因斜撑角度过小（30°），导致货架在地震模拟测试中发生局部坍塌。

四、连接节点：力学传递的“关键枢纽”

货架的力学性能取决于连接节点的可靠性，需重点关注三大连接方式：

挂钩+安全销组合：横梁端部挂钩嵌入立柱孔位后，插入安全销防止脱落。某医药仓库案例显示，采用双安全销设计后，货架在叉车频繁作业环境下的故障率下降90%。

螺栓刚性连接：适用于重型货架，需通过扭矩扳手控制紧固力矩（8.8级螺栓需达到300N·m）。某汽车零部件仓库因螺栓力矩不足，导致货架在使用1年后出现连接松动。

焊接节点优化：立柱与横撑、斜撑的焊接需采用全自动埋弧焊工艺，焊缝等级需达到UT二级以上。某化工仓库案例显示，采用手工电弧焊的货架，焊缝处腐蚀速率是埋弧焊的3倍。

设计要点：连接节点需进行疲劳测试，模拟10万次循环载荷后无裂纹。某电商仓库货架因未进行疲劳测试，在使用2年后出现连接件断裂。

五、基础与地面：力学传递的“终极归宿”

货架的力学性能最终依赖于基础与地面的承载能力，需满足两大条件：

地基承载力：地面混凝土强度需≥C20，膨胀螺栓嵌入深度≥10cm。某制造业仓库因地基沉降，导致货架倾斜角度达5°，造成价值500万元的货物损毁。

防潮与防腐：地面需铺设防潮层（如环氧树脂涂层），立柱底部需加装钢制护脚（高度≥30cm）。某冷链仓库案例显示，采用防潮设计后，货架使用寿命延长40%。

设计要点：货架安装前需进行地基承载力检测，确保地面压强≤0.15MPa。某物流中心因未进行检测，导致货架在使用半年后出现基础下沉。

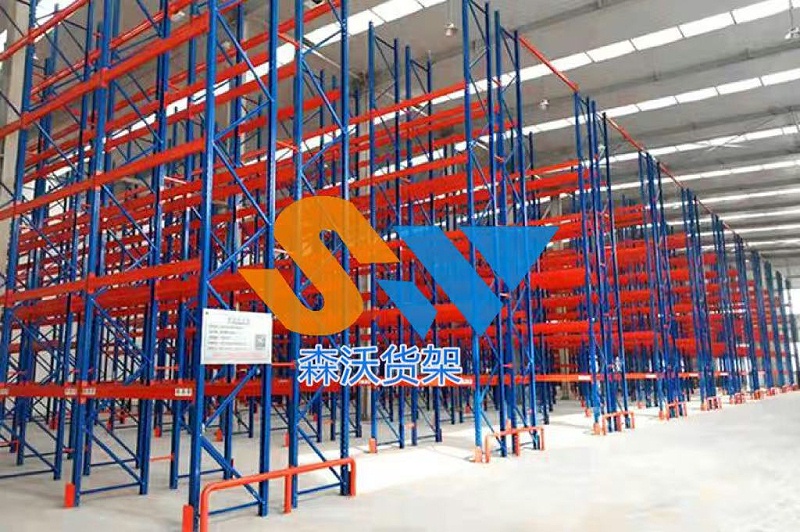

森沃仓储重型货架以高强度钢材打造，单层承重可达数吨，结构稳固且安全系数高；采用全组装设计，横梁高度可按75mm整数倍灵活调节，适配不同货物尺寸；立柱表面冲菱形孔并配以自锁螺栓，有效防止松动，确保长期使用稳定性；支持行车行吊作业，配合托盘、仓储笼等附件可实现高效存取，广泛应用于制造业、第三方物流等领域，是提升仓库空间利用率与作业效率的理想选择。
